臺灣固緯GSP-830頻譜分析儀的性能：
低底噪(-117dBm@1GHz, 3k RBW)
自動測量功能
順序編程測量功能
ACPR, OCBW, Channel Power, N-dB 和相位抖動測量功能
編輯限制線進行通過/失敗測量
10 組游標(包括△游標和峰值功能)
分割視窗,允許獨立的設置
AC/DC/電池 多種供電模式
USB/RS-232C/GPIB(選配) 接口
直接 VGA 輸出
6.4" TFT 彩色 LCD, 解析度: 640x480
輕巧的體積 , 330(W) x 170(H) x 340(D) mm
6公斤的極輕重量(不包含配件)
選配信號追蹤發生器
選配前置放大器
固緯電子所推出的3GHz頻譜分析儀GSP-830是掃瞄式頻譜分析儀中具有高性能、低準位、易于操作和便于攜帶等多項優點的分析儀器，能夠在高頻與通訊
應用上，提供學術研究、教育訓練、電子組件設計與生產系統，以及自動化測試中最專業的有效解決方案。固緯電子的GSP-830采用先進的整合性功能設計，
不僅能使原有之低噪聲準位-117dBm/Hz在搭配20dB增益的前置放大器GAP-802后，能夠進一步再降到-137dBm/Hz，以提供極高的靈
敏度來補捉微弱訊號。同時透過自動程序編輯模式，讓使用者可以編輯10組量測步驟以進行自動化執行序列的程序設定，而其中可加入暫停、重復和單次模式以配
合不同的選用場合。此外，GSP-830尚有更多優異且獨特之功能，包括自動設定、窗口分割、功率量測、訊號通過/失敗測試等項目，皆能在頻譜分析的專業
工作上滿足所有使用者的應用需求。加上各式各樣數據與訊號的傳輸界面設計，如USB Host/Device，RS-232C，VGA和GPIB（選配），GSP-830已成為使用者在頻譜分析中運用遠程控制、監控和多元化數據傳輸的重要利器。
|
主要特性 |
|
固緯電子現在把頻譜分析儀產品系列擴展到3GHz。GSP-830繼承了固緯產品高性能、低價格、易操作和輕重量的優勢。且驚人的低底噪雜訊大大增加了測量范圍；先進的用戶介面帶給您很好的視覺效果、豐富的測量功能使您的工作更加簡單和輕鬆。GSP-830為您提供了市場上最高的性能價格比。 |
|
寬廣的測量范圍
GSP-830杰出的底噪雜訊，-152dBm/Hz
@1GHz，在捕獲微弱信號表現的極為穩定。且接上20dB增益的前置放大器GAP-802后，GSP-830的底噪能夠達到相當于-172dBm/Hz，提供更寬廣的測量范圍。 |
|
自動測量功能
GSP-830在不使用外部電腦控制的情況下能也能成為一部自動測量儀器。使用者可透過前面板的按鍵定義自己所需要的執行程序并且儲存到10組程序設置裡。除了面板上所有的功能外，程序設置還可包含暫停指令，所以需要觀測面板的資訊時可先暫停運行的程序去觀察測量結果，然后接著執行。且程序控制功能可根據應用需要可以選擇重覆直行和單次執行兩種模式。
|
|

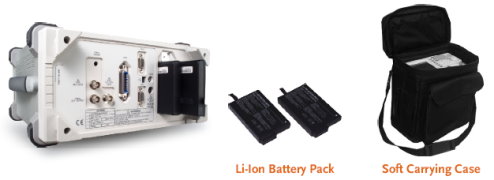

便捷可攜的電源操作
配置了兩組Li-lon電池后，GSP-830能夠在正常操作下維持3小時。直流電源操作模式也能用12V電源供應器或汽車的點淤器給GSP-830供電。且提供了一個專用背包，除了能將您的GSP-830安全收納外，也可收納您所需的測試配件。對于時常在外的維修工程師來說，GSP-830是一個便捷的工具。僅有6kg輕便的重量和輕巧的體積，使得GSP-830非常適合于戶外使用。 |
|
先進的用戶介面
先進的介面設計能夠讓使用者很愉快的處理複雜的工作。高解析的6.4" TFT
LCD提供了高品質的圖形顯示。用戶可自行定義多種不同的顏色軌跡，能夠一眼就觀察到波形細微的差異。分割視窗模式能夠在同一顯示器上同時監控不同頻段的數值；在分割視窗的模式下，GSP-830相當于將兩臺頻譜分析儀合而為一。 |
|

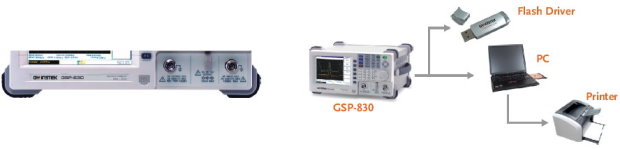

豐富的界面支援
前面板的USB介面支援常見的USB
Flash裝置，可以實現多種處理，包括設置狀態、波形數據和圖形。后面板的USB介面不僅可做為主控介面，還可做為被控裝置。GSP-830顯示的圖形能夠通過后面的VGA介面直接將畫面送到其他外接的顯示器上。方便在測試時需要遠端監控或者講解討論時很好的應用。 |
|
免費的PC軟體
不論是RS-232C或者USB介面，GSP-830所提供的EagleShot軟體可將測量的數據傳到PC端。使用者除了可以儲存圖像格式外，還可將數據資料儲存成文件檔供進一步的數據分析。除了提供數據儲存外，在軟體上還支援游標功能，便于快速檢測在頻段上的各類數據。新版的EagleShot
PC軟體同時也支援GSP-830和GSP-827。 |
|
|

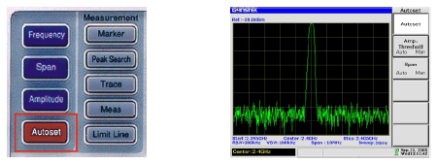

自動設定功能 |
|
|
|
用準確的方法來捕獲信號通常需要經過特別的培訓或多次的面板操作。GSP-830先進的自動設定功能，只要一鍵就能捕獲射頻信號調整到最佳的范圍設定。對于複雜的信號，仍然可以手動調整設定，比如振幅和頻寬。使用頻譜分析儀將不再是複雜的事。 |
|
|
|
|

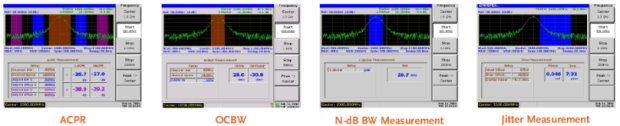

功率測量功能 |
|
|
|
GSP-830提供了多種類功率測量功能：ACPR、OCBW、Channel Power、Phase
Jitter、N-dB。和信號頻寬一樣，鄰近的兩個通道也會以不同的顏色顯示出來，讓使用者在識別結果時一目瞭然。當進行功率測量時，顯示螢幕將會分出一半來顯示波形的所有參數。 |
|
|
|
|

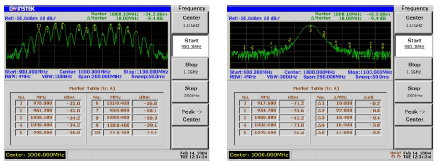

游標功能 |
|
|
|
GSP-830中設計了5對靈活的游標，可以輕易的找到并觀察信號的峰值，并追蹤或是測量差異值。游標功能在表格中清晰的顯示各頻率的精準振福，讓您在觀察波形上更加直觀、方便。 |
|
|
|
|
天線補償功能 |
|
|
GSP-830為補償天線而提供高達5組的振幅補償功能。每組補償設置包含在不同頻率上的30個振福補償點，可在測量過程中校準天線效應，讓測量的結果更佳準確。 |
|
|
|
|
PASS/FAIL判斷 |
|
|
|
GSP-830通過使用高低限制線組成的3種(最大值、最小值、曲線)來進行通過/失敗性的測試設置，可以增加生產線的工作效率。GSP-830能夠實現快速精確的的測量，不管波形是否在規定的范圍內。透過螢幕即時顯示高低限制線，指定的差異值也可以清晰的顯示出來。 |
|
|
|
|
觸發功能 |
|
|
多樣化的觸發特性給GSP-830增加了一個複雜但功能強大的觸發能力。工程師們可以選擇設定多樣的觸發特性：信號源、模式、延遲、頻率等。 |
|
|
|
|
自動程序編輯功能 |
|
|
自動程序編輯控制提供了一個特別的功能，可解決您複雜的編輯。從前面板設定好程序后，可以很方便的進行單次或連續測量(一鍵操作)或一步一步的運行整個測試步驟。 |
|
|
|
|
分割視窗即時顯示 |
|
|
在分割視窗模式中，您可同時測量不同參數設定下的2條波形。更重要的是，在分割視窗模式下還能保持即時更新顯示。這種特性在測量諧波或雙頻段的時候非常有用。 |
|
|
|
|
三條獨立偵測軌跡 |
 |
GSP-830能夠同時顯示三條軌跡，增強的多種信號偵測模式：峰值、平均、採樣等。其他有用的軌跡功能能利用儲存的波形進行運算操作。 |
|
|
|
|

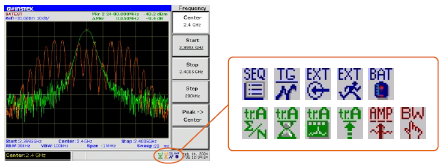

圖標顯示當前狀態訊息 |
 |
|
GSP-830打破了傳統方法，採用狀態圖像來表是當前設備的狀態。人性化的圖標讓你快速的掌握當前的狀態訊息，不用擔心其他一些可能造成測量錯誤的功能與設置。 |
|
|
|
|

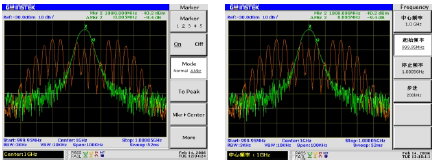

多國語言操作 |
 |
|
為了讓您更有效的去操作頻譜分析儀，GSP-830提供了多國語言的操作功能。多國語言操作功能帶給你更熟悉的操作環境，并能讓初學者也能進行射頻的測量。 |
|
|
|
|

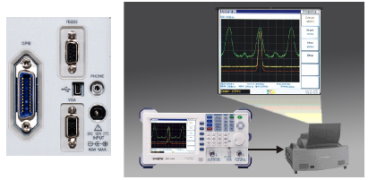

VGA輸出 |
 |
|
VGA輸出介面能將GSP-830顯示的內容透過外部的設備顯示出來，比如投影機或VGA顯示器。他提供的便利性有非常寬廣的應用，例如培訓演示和遠端監視。 |
|
|
|
|
包含標準的USB配置介面 |
 |
|
GSP-830提供了多種PC連接功能。除了為控制自動測量設備而標配的RS-232C和選配的GPIB介面，GSP-830還提供了為了數據傳輸而被廣泛採用的USB介面。專業人員可以將USB
Flash設備直接插到USB介面上進行測量的傳輸數據。這個功能提高了工作效率并大大方便了數據的傳輸。 |
|
|
|
|
透過電池供電可提供3小時的操作 |
 |
|
GSP-830配置了3種電源模式：AC(100~240V)、DC(+11~17V)和電池。在不使用外部電源的條件下，GSP-830使用電池可以持續工作高達3小時。當GSP-830使用在汽車哩，標準的12V供電不僅提供了電源，還可以成為電池充電器。多種供電選擇能夠滿足專業人員的移動性測量需求。 |
臺灣固緯GSP-830頻譜分析儀的技術參數：
|
頻率 |
| 頻率范圍 |
9kHz ~ 3GHz |
| 老化率 |
± 10ppm, 0~50°C, 5ppm/年 |
| 頻寬范圍 |
2kHz ~ 3GHz 在 1-2-5 順序步進,
全展頻, 零展頻 |
| 相位噪聲 |
-80dBc/Hz @1GHz 20kHz offset 典型值 |
| 掃頻時間范圍 |
50ms ~ 25.6s |
|
解析度帶寬 |
| 解析度帶寬范圍 |
3kHz, 30kHz, 300kHz, 4MHz |
| 解析頻寬精確度 |
15% |
| 視頻頻寬范圍 |
10Hz ~ 1MHz 1-3 步進 |
|
幅度 |
| 測量范圍 |
-103dBm ~ +20dBm: 1MHz ~
15MHz, Ref.Level @ -30dBm
-117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
-114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
(Span = 50kHz, RBW = 3kHz) |
| 過載保護 |
Max. +30dBm, ±25VDC |
| 參考電平范圍 |
-110dBm ~ +20dBm |
| 精確度 |
±1dB @100MHz |
| 頻率平坦度 |
±1dB |
| 幅度線性度 |
±1dB over 70dB |
|
動態范圍 |
| 平均背景噪聲 |
<-135±1dBm/Hz: 1MHz ~
15MHz, Ref.Level @ -30dBm
<-149dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level
≧-110dBm
<-146dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level
≧-110dBm |
| 三階交調失真 |
<-70dBc RF Input @-40dBm,
Ref.Level @-30dBm |
| 協波失真 |
<-60dBc RF Input <-40dBm
, Ref.Level @-30dBm |
| 非協波偽噪聲 |
<-93dBm, 1MHz ~ 15MHz,
Ref.Level @-30dBm
<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
<-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
(Span = 50kHz, RBW = 3kHz) |
|
總體
|
| 顯示器 |
640 x 480 高分辨率 TFT 彩色 LCD |
| 分割視窗 |
動態視窗: 上, 下 或交替 (兩個同時掃描視窗) |
| 游標 |
10 組峰值游標: 5 組△游標
功能: Delta, To Peak, To Minimum, Peak Track, Peak Table,
Peak Sort |
| 軌跡偵測 |
3 個軌跡功能：峰值, 最大值保持, 凍結, 平均, 軌跡數學運算 |
| 功率測量 |
ACPR, OCBW, 信道功率, N dB 帶寬和相位抖動 |
| 自動設定功能 |
自動偵測并顯示 |
| 觸發 |
條件: 視頻, 外部 (正向, +5V TTL 外部信號)
模式: 普通, 單次, 連續
|
| 順序編程測量 |
可以不通過遠端控制軟件自動執行測試用戶定義的程序段, 10
組順序程序段設置 和 每個設置可有10 個程序段, 變量延遲 和 等待通過功能使自動測量更容易,
可順序鏈接和嵌套不同的順序設置. |
|
連接器 |
射頻輸入
|
N 型母頭, 50Ω 標準
射頻輸入 VSWR: <2:1, @0dBm 參考電平 |
| 外部參考 |
BNC 母頭 |
| 時鐘輸入 |
1M, 1.544M, 2.048M, 5M, 10M, 10.24M,
13M, 15.36M, 15.4M, 19.2MHz |
| 參考時鐘輸入 |
BNC 母頭, 10MHz |
| 直流輸入 |
插孔: 5.5mm, 12V |
| 直流輸出 (for GAP-801) |
類型: SMB 公頭, 最大輸出 +9V/100mA. |
|
接口 |
| RS-232C |
Sub-D 9 針母頭 |
| USB |
USB Host/Device 全速 |
| VGA 輸出 |
前面板: 可插FLASH卡的A型插座 |
| 選配: GPIB 接口 |
IEEE 488.2 總線 |
| 電源 |
|
| |
AC 100 ~ 240V, 50/60Hz |
|
附件 |
| |
操作手冊 x 1
電源線 x 1
USB 線(A型插頭轉小B型插頭) x1 |
|
尺寸和重量 |
| |
330(W) x 170(H) x 340(D) mm
約 6kg |
臺灣固緯GSP-830頻譜分析儀的選購配件
GSP-830 3GHz
Spectrum Analyzer
|
Opt. 01
|
Tracking
Generator
|
Tracking
Generator
-
Frequency Range: 9k~3GHz
-
Amplitude Range: -50dBm~0dBm
-
Amplitude Accuracy: ±1dB@100MHz, 0dBm
-
Amplitude Flatness: ±1dB@0dBm
-
Harmonics: <-30dBc typical
-
Reverse Power: +30dBm
-
Impedance: Type: N female, 50Ω nominal
- RF
output VSWR: < 2:1
|
|
Opt. 02
|
Battery
pack
|
*
11.1V Li-Ion battery pack
*2
|
|
Opt. 03
|
± 1ppm
Stability
|
*
±1ppm, 0~50 °C , ±1ppm/yr
|
|
Opt. 04
|
300Hz
RBW
|
*
RBW 300Hz, 3dB bandwidth,
RBW Accuracy: 20%
|
|
Opt. 05
|
EMI
Filter 9kHz & 120kHz RBW(*)
|
*
RBW selections: 9kHz &
120kHz, 6dB bandwidth, Accuracy: 15%
|
|
Opt. 06
|
10kHz &
100kHz RBW (*)
|
*
RBW selections: 10kHz &
100kHz, 3dB bandwidth, Accuracy: 15%
|
|
Opt. 07
|
Demodulator (*)
|
*
Demodulation: AM/ FM
*
Output: Internal speaker, 3.5mm stereo jack wired
for mono operation
*
RBW selection: 10kHz &
100kHz, 3dB bandwidth, Accuracy: 15%
|
|
Opt. 08
|
GPIB
Interface
|
*
IEEE 488 bus
|
|
Note:
1. (*) Only one option
can be selection between Opt. 05, 06, 07
2. All options are
factory-installed except opt.02.
|
|
OPTIONAL ACCESSORIES
|
|
ATA-001
|
BNC Antenna
(An additional ADP-001 is needed for fitting GSP
spectrum analyzers)
|
|
ATA-002
|
Near Field Probe
(An additional ADP-001 & GTL-110 is needed for
fitting GSP spectrum analyzers)
|
|
GAP-801
|
Preamplifier
Preamplifier with 10dB(typical), gain 9kHz ~ 6GHz
|
|
GAP-802
|
Preamplifier
Preamplifier with 20dB(typical), gain 9kHz ~ 3GHz
|
|
RLB-001
|
Return Loss Bridge
RLB Frequency Range 10MHz ~ 1GHz
|
|
GTP-3000
|
Passive touch Probe Set
PR-03: Passive touch probe, SMA(F)
ADP-002: Adaptor, SMA(J/F) ~ N(P/M)
GTL-303: RF Cable Assembly, SMA(P/M), 600mm
|
|
GKT-001
|
General Kit set
ADP-002: adaptor, SMA(J/F) ~ N(P/M) x 2
ATN-100: 10dB attenuator, N(J/F) ~ N(P/M) x 1
GTL-303: RF cable assembly(SMA(P/M),RD316,600mm)x2
GSC-002: Kit box x 1
|
|
GKT-002
|
CATV Kit set
ADP-001: adaptor, BNC(J/F) ~ N(P/M) x 2
ADP-101: adaptor, BNC(J/F)75Ω ~ BNC(P/M)50Ωx 2
GTL-304: RF cable
assembly(RG223,N(P/M)-N(J/F),300mm)x2
GSC-003: Kit box x 1
|
|
GKT-003
|
RLB Kit set
GAK-001: termination 50 , N(P/M) x 1
GAK-002: Cap with chain, N(P/M) x 1
GTL-302: RF cable assembly(RG223,N(P/M),300mm)x2
GSC-004: Kit box x 1
|
|
GKT-006
|
EMI Probe Kit set
ANT-01: 6cm Loop,
H-Field Probe x 1
ANT-02: 3cm Loop,
H-Field Probe x 1
ANT-03 6mm Stub tip,
E- Field Probe x 1
PR-03: Touch Passive
Probe x 1 ADP-02: N(P/M)~SMA(J/F) Adapter x 1
ADP-01: N(P/M)~BNC(J/F)
Adapter x 1
Test Lead: BNC(P/M)~BNC(P/M)
RF Cable x 1
Test Lead: SMA(P/M)~SMA(P/M)
RF Cable x 1
|
|
GRA-404
|
Rack Adapter Panel
Rack Mounting (19", 4U)
|
|
GSC-001
|
Soft Carrying Case
|
|
GTL-301
|
RF Cable
RG 223 N(P/M), 1000mm
|
|
GTL-401
|
DC Power Cord
DC power cord with DC Jack and lighter plug, Current
5A
|
|
